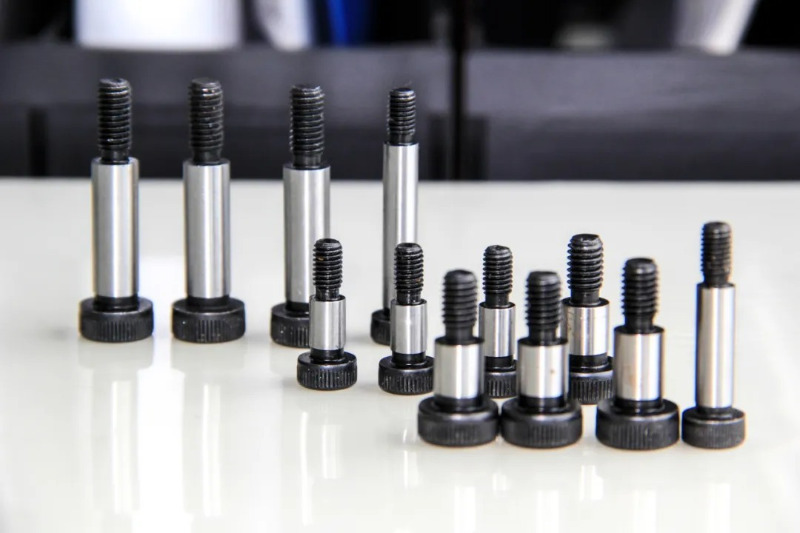

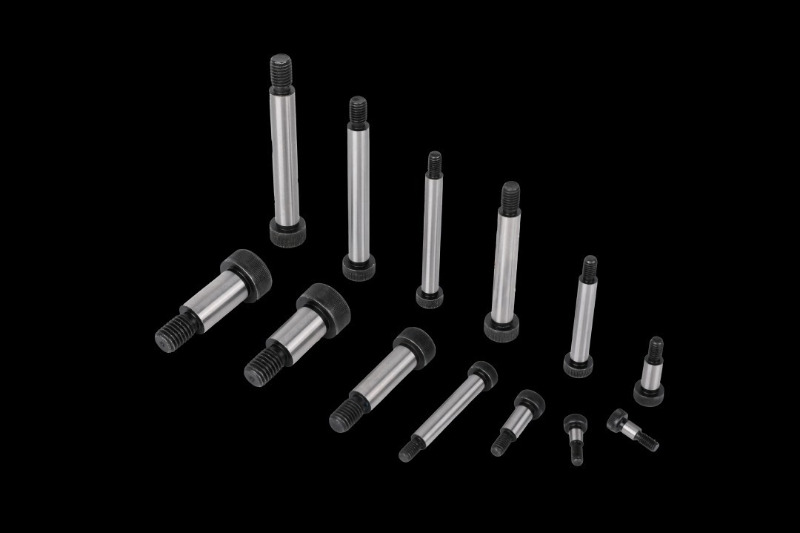

Mi az a 12.9-es vállcsavar?
12,9-es fokozat vállcsavar , más néven tengelyvállcsavar vagy belső hatszögletű vállcsavar, egy nagy pontosságú rögzítő sima vállú és részleges menettel, amelyet kifejezetten nagy szilárdságú és precíziós mozgási alkalmazásokhoz terveztek.
Jellemzők
Szerkezeti jellemzők
A 12,9-es fokozatú dugócsavar három fő részből áll:
Csavarfej: Általában belső vagy külső hatszögletű fejekkel tervezték a könnyű, nagy nyomatékú beszerelés és eltávolítás érdekében.
Sima váll: Precíziós megmunkálás a forgó vagy csúszó alkatrészek stabilitásának biztosítására.
Menetes vége: Részlegesen menetes kialakítás a biztos tartás és a teherbíró képesség javítása érdekében.
Főbb jellemzők
Ultra nagy szilárdság: Ötvözött acélból (például SCM435) készült, szakítószilárdsága ≥ 1220 MPa, ami biztosítja a megbízhatóságot nagy terhelésű alkalmazásokban.
Precíziós tűréshatárok: A váll átmérője, hossza és koaxialitása szigorúan ellenőrzött, hogy biztosítsák a mechanikai alkatrészek pontos pozícionálását és csúszó illeszkedését.
Kopásálló és tartós: A felületkezelések közé tartozik az oltás, feketítés, foszfátozás vagy nikkelezés, javítva a kopásállóságot és a korrózióállóságot.
Nagy nyomatékú teljesítmény: Képes ellenállni a nagy meghúzási nyomatékoknak, alkalmas nehéz gépekhez és nagy dinamikus terhelésű környezetekhez.
12,9 fokozatú vállcsavarok alkalmazása
Nagy szilárdságának, precíziós megmunkálásának és mozgáshoz való alkalmazkodóképességének köszönhetően a 12,9-es fokozatú vállcsavart széles körben használják számos iparágban, különösen nagy terhelésű és nagy pontosságú követelmények esetén.

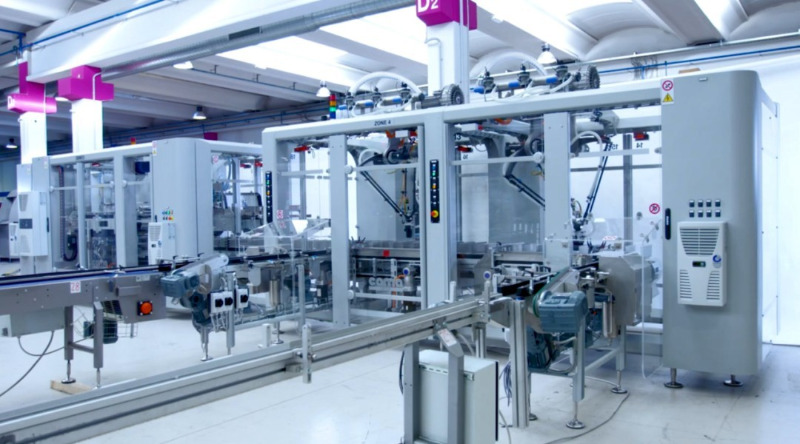

Gépek Berendezések
Az automatizált gépekben, precíziós szerszámgépekben és gyártósor berendezésekben vállcsavarokat használnak az alkatrészek megtámasztására és csúsztatására, biztosítva a berendezés zavartalan működését.
Csúszósínek és vezetőmechanizmusok: Biztosítsa a lineáris vagy forgó mozgás pontosságát.
Erőátviteli rendszerek: Rögzítőcsavarként használják hajtórudakhoz és csapágyülésekhez, csökkentve a mozgó alkatrészek kopását.
Jigs és szerszámok: Rögzítők a fix pozicionáláshoz és rögzítéshez, javítva a gyártási pontosságot.

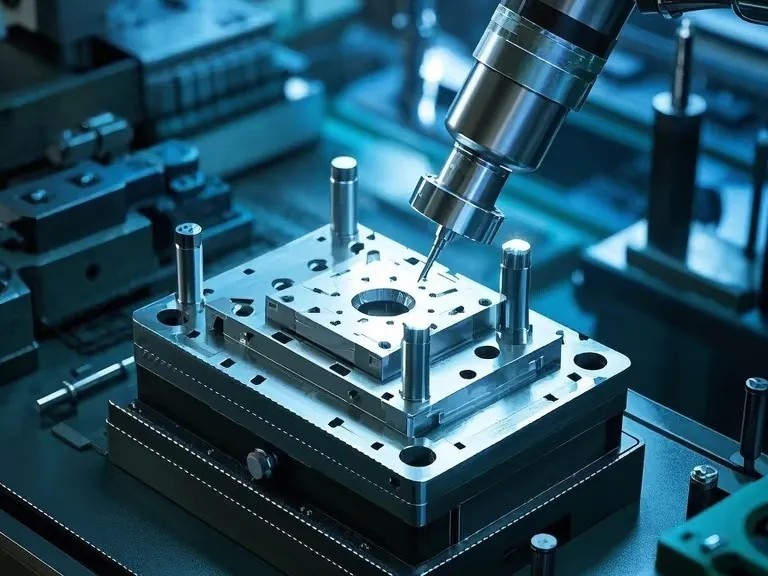

Formagyártás
Fröccsöntő formák: A csúszkákhoz, vezetőlemezekhez és pozicionáló mechanizmusokhoz használják, hogy biztosítsák a forma sima nyitását és zárását.
Bélyegző szerszámok: Vezetőcsap-rögzítéshez és csúszkaszerelvényekhez használják a forma élettartamának és pontosságának javítása érdekében.
Autóipar
A 12,9-es fokozatú vállcsavarokat széles körben használják a motorok, felfüggesztési rendszerek és fékrendszerek autógyártásában.
Motor alkatrészek: Csatlakoztassa a lengőkarokat, a hajtórudakat és a szelepmechanizmusokat, biztosítva a stabilitást nagy sebességű működés közben.
Felfüggesztési rendszerek: Használjon lengéscsillapítókat és vezérlőkar csatlakozásokat, hogy ellenálljon a nagyfrekvenciás rezgéseknek és ütéseknek.
Fékrendszerek: Féknyergekben és csúszósínekben használják, magas hőmérsékleti ellenállást és nagy teherbírást biztosítva.
Elektronikai és automatizálási berendezések
Robotcsuklók: Forgó tengelyként használják a robotkarok pontos pozicionálásának és rugalmas mozgásának biztosítására.
Automatizált összeszerelő sorok: A csúszkákhoz és vezetőeszközökhöz használják a berendezés stabilitásának és pontosságának javítására.
Repülőgép
Repülésirányító rendszer: A vezérlőfelületek, szárnyak és egyéb alkatrészek forgásának és csatlakoztatásának szabályozására szolgál.
Műholdas robotkar: Nagy pontosságú forgáspontot biztosít, amely biztosítja a stabilitást és a megbízhatóságot.

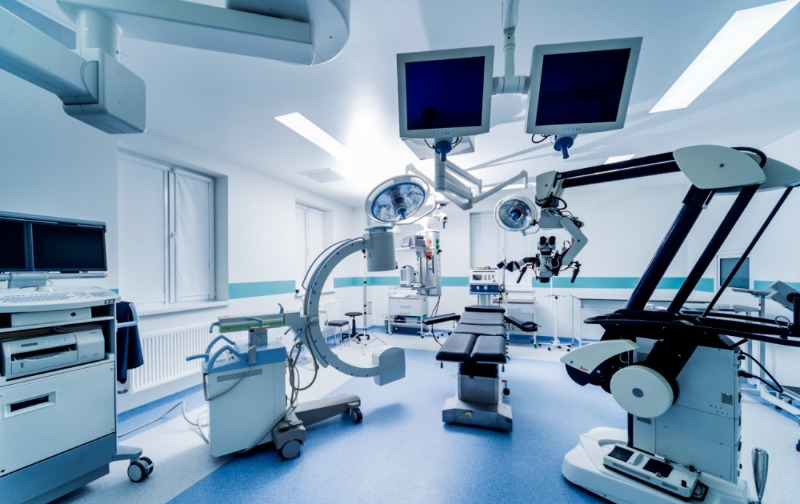

Orvosi berendezések
Röntgengépek és CT-szkennerek: Csúszósínekhez és mozgó alkatrészekhez használják a berendezés pontos működésének biztosítására.
Sebészeti robotok: Robotkarcsuklókhoz használják a pontos irányítás és stabilitás biztosítása érdekében.
12,9-es fokozatú vállcsavar gyártási folyamata
Fő anyagok
A 12,9 fokozatú vállcsavarok általános anyagai a következők:
SCM435 (ötvözött acél): Jó szívósság és fáradtságállóság, alkalmas ütési terheléses környezetekhez.
Rozsdamentes acél (304, 316L): Korrózióálló, de kisebb szilárdságú, főleg élelmiszerekben és orvosi berendezésekben használják.
Gyártási folyamat
1. Anyagvágás: Nagy szilárdságú acélrudak precíziós vágása.
2. CNC precíziós megmunkálás: A csavarfej, a váll és a menetes rész elfordítása a szigorú tűrések biztosítása érdekében.
3. Menet megmunkálás: Menethengerlés az erő és a fáradtság növelése érdekében.
4. Hőkezelés: Edzés és temperálás a keménység és a kopásállóság javítása érdekében.
5. Felületkezelés: Galvanizálás, feketítés és foszfátozás a korrózióállóság fokozása érdekében.
6. Minőségellenőrzés: Koordináta mérőgép, keménységi teszt és nyomatékteszt használata a nagy pontosság és konzisztencia biztosítása érdekében. Korrozív, de kisebb szilárdságú, és többnyire élelmiszerekben és orvosi berendezésekben használják.
Ipari szabványok
A vállcsavarok gyártásának meg kell felelnie a nemzetközi szabványoknak teljesítményük és megbízhatóságuk biztosítása érdekében.
ISO 7379: Szabvány a metrikus vállcsavarok méretére, anyagára és tűrésére.
DIN 923: Német szabvány, széles körben használt az európai piacon.
ASME B18.3: Az amerikai szabványos vállcsavarok specifikációi, amelyek az észak-amerikai piacra vonatkoznak.
JIS B 1180: Japán szabvány, precíziós gépgyártásban használatos.
Ezek a szabványok meghatározzák a váll átmérőjét, a hossztűréseket, a menetspecifikációkat, a szakítószilárdságot és a felületkezelést, hogy biztosítsák a csavarok stabilitását és kompatibilitását zord környezetben.
Hogyan válasszuk ki a megfelelő vállcsavart?
A vállcsavarok kiválasztásakor vegye figyelembe a következő tényezőket:
Terhelési követelmények: Határozza meg a szükséges szakítószilárdságot és kifáradási élettartamot.
Váll méretei: Biztosítsa a csúszó vagy forgó alkatrészekkel való kompatibilitást.
Szál specifikáció: Válassza ki a megfelelő metrikus vagy angolszász menetet a berendezéshez.
Felületkezelés: Válasszon korróziógátló bevonatot, például horganyzást, feketítést vagy foszfátozást.
A 12,9-es fokozatú vállcsavarok nagy szilárdságuk, pontos tűréshatáruk és a dinamikus mozgáshoz való alkalmazkodóképességük miatt kulcsfontosságúak a gépiparban, az autógyártásban, a formagyártásban, az automatizálásban és az űrkutatásban. Szigorú gyártási szabványaik és kiváló teljesítményük a csúcskategóriás kötőelemek piacának alaptermékévé teszik őket.
Használt már 12,9-es fokozatú vállcsavarokat az Ön iparágában? Nyugodtan ossza meg tapasztalatait!
