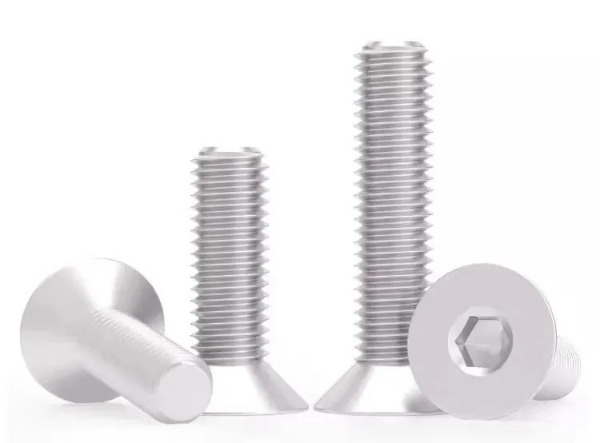

Lapos fejű hatlapfejű csavar
A lapos fejű hatlapfejű csavar egy 90°-ban kúpos fejű rögzítőelem. A csavarfej teljesen beágyazódik a munkadarab felületébe, és a beszerelés után kiemelkedés nélkül lapos marad. Esztétikus megjelenésű, beakadást gátló tulajdonságokkal és egyenletes erőelosztással rendelkezik.
A fej belső hatlapú foglalattal rendelkezik, amely lehetővé teszi az imbuszkulccsal történő meghúzást vagy lazítást. Nagyobb nyomatékátviteli kapacitást biztosít, mint a hagyományos Phillips fejű süllyesztett csavarok, így alkalmasabb nagy szilárdságú rögzítési alkalmazásokhoz.
A lapos fejű hatlapfejű csavar szerkezeti jellemzői
90°-ban kúpos fej – A beszerelés után egy síkba kerül a munkadarab felületével, javítva az esztétikát és a biztonságot.
Belső hatlapú hajtás – Erős nyomatékátviteli képesség, nagy szilárdságú rögzítésre alkalmas.
Részleges vagy teljes menetes rúd – Alkalmazkodik a különböző alkalmazási igényekhez (a teljes menet növeli a reteszelő erőt, a részleges menet pedig a csatlakozás stabilitását).
Többféle anyagválasztási lehetőség – a szabványos szénacéltól a nagy szilárdságú ötvözött acélig, rozsdamentes acélig vagy titánötvözetig, különféle munkakörülményeknek megfelelően.
Választható felületkezelések – Feketítés, galvanizálás, Dacromet bevonat, eloxálás stb., javítva a korrózióállóságot és a kopásállóságot.
A lapos fejű hatlapfejű csavarok iparági szabványa
ISO 10642 – Nemzetközi szabvány a lapos fejű hatlapfejű csavarokra, amely meghatározza a metrikus méreteket és tűréseket.
GB/T 70.1 – Kínai nemzeti szabvány, amely lefedi a metrikus lapos fejű hatlapfejű csavarok specifikációit és teljesítményét.
DIN 7991 – Német szabvány, nagy szilárdságú süllyesztett csavarokra vonatkozik a gép- és formaiparban.
ANSI/ASME B18.3 – amerikai szabvány, a birodalmi süllyesztett csavarokra vonatkozik.
Lapos fejű hatlapfejű csavar gyártása
Nyersanyag kiválasztása
• Szénacél (4.8/8.8/10.9/12.9 osztály) – Mechanikai szerkezetekhez és általános berendezésekhez alkalmas.
• Rozsdamentes acél (304/316) – Alkalmas korrózióálló környezetekhez, például kültéri és vegyi berendezésekhez.
• Ötvözött acél (42CrMo, SCM435) – Alkalmas nagy szilárdságú, ütésálló alkalmazásokhoz, például autókhoz és szerszámgépekhez.
• Titánötvözet (TC4) – Alkalmas könnyű és csúcskategóriás alkalmazásokhoz, például repülőgép- és orvosi berendezésekhez.
Hideg irány
• A többállomásos gép használatával végzett egyszeri hidegfejezés biztosítja a fej és a szár zökkenőmentes integrációját, javítva a csavar szilárdságát.
Tuning & Threading
• A precíziós CNC esztergálás pontos fejszöget és mérettűrést biztosít. A menetek hengerelve javítják a felületi minőséget és a fáradásállóságot.
Hőkezelés
• Edzés és temperálás (Quenching tempering): Növeli a szilárdságot és a szívósságot, alkalmas 8.8-as és magasabb osztályú csavarokhoz. Oldatkezelés: Rozsdamentes acél csavarokhoz használják a korrózióállóság javítására.
Felületkezelés
• Feketedés: Növeli a rozsdaállóságot, alkalmas beltéri berendezésekhez.
• Horganyzás (kék-fehér horgany/színes horgany/fekete horgany): Alkalmas általános korrózióállósági követelményekkel rendelkező gépekhez.
• Dacromet bevonat: Erős sópermet-ellenállás, alkalmas hosszú távú kültéri környezetre, például autókra és hidakra.
• Oxidációs kezelés: Javítja a csavarok magas hőmérséklettel szembeni ellenállását és korrózióállóságát.
• PVD bevonat (titánötvözetekhez): Növeli a kopásállóságot és csökkenti a súrlódási együtthatót.
1. A megfelelő anyag kiválasztása
Általános felszerelés: Szénacél (8,8/10,9 fokozat) horganyzott vagy feketített.
Nagy szilárdsági követelmények: edzett ötvözött acél (12,9 fokozat).
Korrózióállósági követelmények: 304/316 rozsdamentes acél polírozott vagy Dacromet bevonat.
Könnyű súlykövetelmények: Titánötvözet PVD bevonat.
2. A megfelelő specifikációk kiválasztása
Határozza meg a fejszöget, a menetméretet és a hosszt az ISO 10642 / GB 70.1 / DIN 7991 szerint.
Válasszon teljes menetet vagy részmenetet, hogy megfeleljen a különböző telepítési követelményeknek.
3. A felületkezelés meghatározása
Beltéri környezet: feketített, galvanizált cink.
Kültéri környezet: Dacromet, galvanizált nikkel.
Magas hőmérsékletű körülmények: PVD bevonat vagy eloxálás.
A lapos fejű hatlapfejű csavarok a nagy nyomatékkal, a lapos beépítéssel, az esztétikával és a biztonsággal előnyeikkel fontos szerepet töltenek be olyan területeken, mint a gépgyártás, az autóipar és a formafeldolgozás.
Az egyik kiválasztásakor a szilárdsági követelmények, a környezeti tényezők és a felületkezelési módszerek alapján biztosítani kell az optimális rögzítési teljesítményt és tartósságot.
