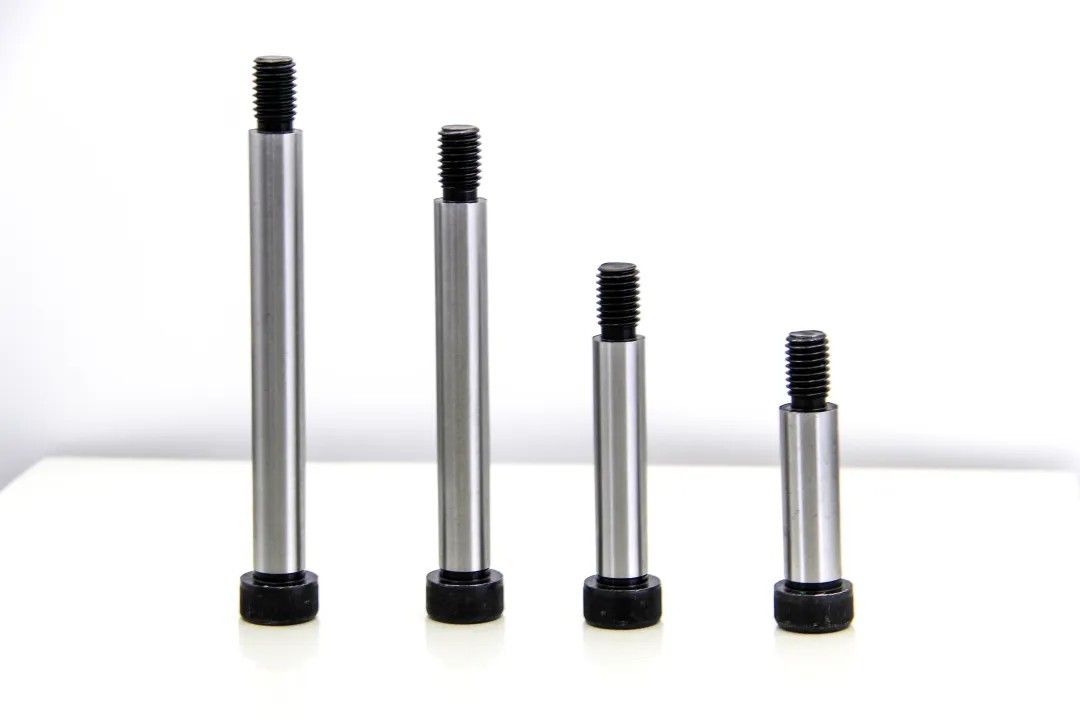

Mi az a 12,9 -es vállcsavar?
A 12,9-es fokozatú vállcsavar, más néven vállcsavar vagy hatszögletű vállcsavar, egy nagy pontosságú rögzítőelem, sima vállakkal és részleges szálakkal, amelyeket kifejezetten nagy szilárdságú és pontosságú mozgási alkalmazásokra terveztek.
Jellemzők
Szerkezeti jellemzők
A 12,9 -es fokozatú vállcsavar három kulcsfontosságú részből áll:
Csavarfej: Általában a belső vagy külső hatszögletű kialakítással, amely kényelmes a nagy nyomaték telepítéséhez és eltávolításához.
Sima váll: A forgó vagy csúszó alkatrészek stabilitásának biztosítása érdekében megmunkált pontosság.
Menetes vége: Részben menetes kialakítás a biztonságos rögzítés biztosítása és a teherhordó képesség javítása érdekében.
Alapvető jellemzők
Rendkívül nagy erő: Az ötvözött acél (például 42CRMO) ≥1220mPA szakítószilárdságú, a nagy terhelésű alkalmazások megbízhatóságának biztosítására.
Precíziós tolerancia: A vállátmérő, a hosszúság és a koaxialitás szigorúan szabályozva van, hogy biztosítsák a pontos helymeghatározást és a mechanikus alkatrészek csúszásának illesztését.
Kopásálló és tartós: A felület le van oltva, elsötétítve, foszfát vagy nikkel-bevonva, hogy javítsák a kopásállóságot és a korrózióállóságot.
Nagy nyomatékos teljesítmény: Ez képes ellenállni a magasabb meghúzási nyomatéknak, és alkalmas nehéz gépekhez és nagy dinamikus terhelési környezethez.
Az alkalmazási forgatókönyvek 12,9 fokozatú vállcsavarok
A nagy szilárdság, a precíziós feldolgozás és a mozgás alkalmazkodóképessége miatt a 12,9 fokozatú vállcsavarokat széles körben használják több iparágban, különösen a nagy terhelésű és nagy pontosságú követelményekkel rendelkező forgatókönyvekben.

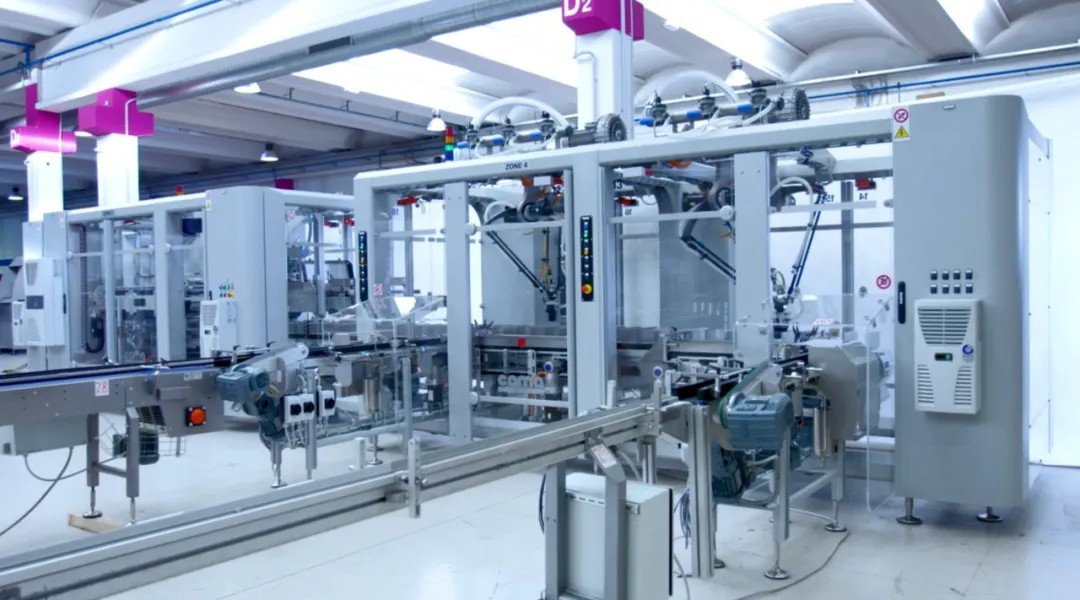

Mechanikus berendezés
Az automatizált gépekben, a precíziós szerszámgépekben és a gyártóvezetékben a vállcsavarokat használják az alkatrészek támogatására és a csúszdákkal a berendezés zökkenőmentes működésének biztosítása érdekében.
Csúsztató sínek és útmutató mechanizmusok: Gondoskodjon a lineáris vagy forgási mozgás pontosságának.
Átviteli rendszer: összekötő rúd és csapágy ülés rögzítőcsavarként használják a mozgó alkatrészek kopásának csökkentése érdekében.
Lámpatestek és szerszámok: Rögzített helymeghatározó szorítóeszközök a termelési pontosság javítása érdekében.

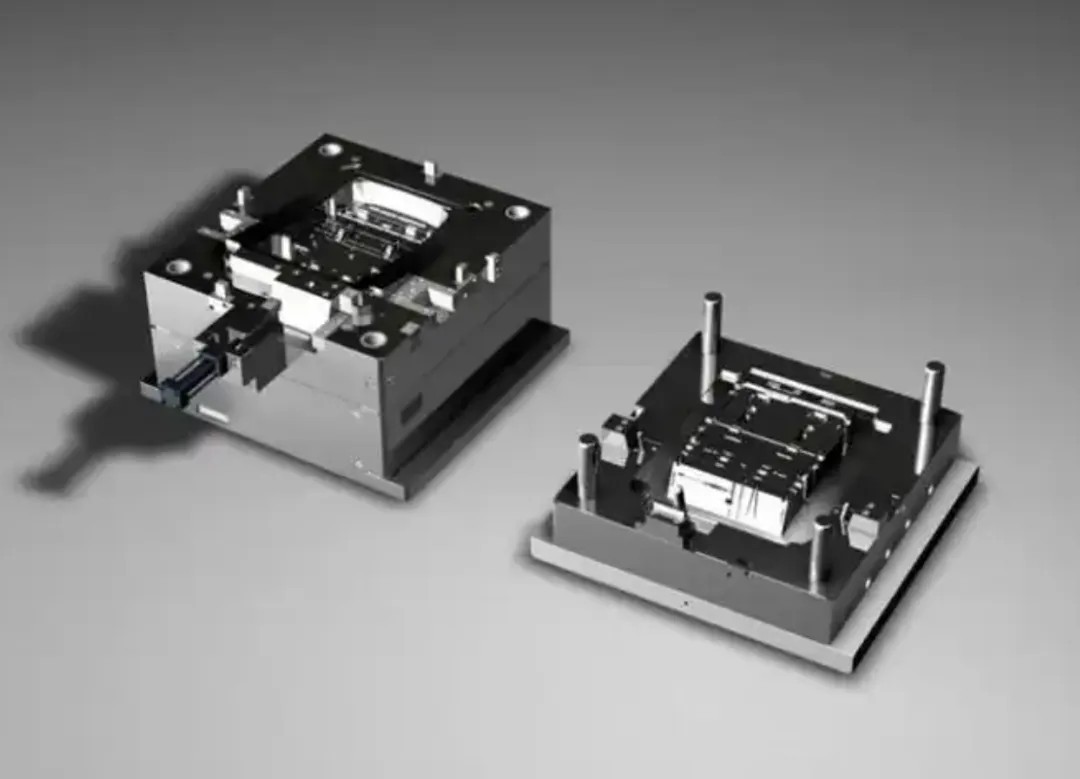

Penészgyártás
Fröccsöntő penész: Csúszkákhoz, vezető lemezekhez és helymeghatározó mechanizmusokhoz használják a penész sima kinyitásának és bezárásának biztosítása érdekében.
Bélyegző penész: HASZNÁLATI PIN -FIGÍTÁSOKHOZ ÉS SLIder alkatrészekhez használják a penész élettartamának és pontosságának javításához

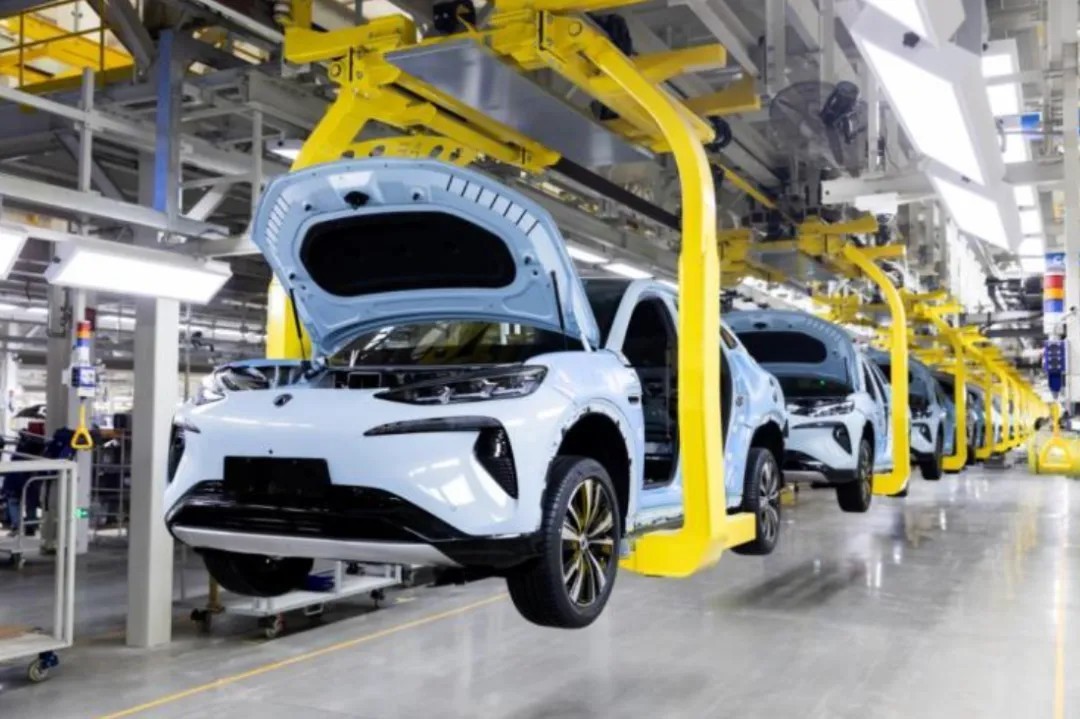

Autóipar
A 12.9 fokozatú vállcsavarokat széles körben használják motorokban, felfüggesztési rendszerekben és fékekben az autógyártásban.
Motor alkatrészek: Csatlakoztasson a billenőkarokat, az összekötő rudakat és a szelepmechanizmusokat, hogy biztosítsák a stabilitást a nagysebességű működés során.
Felfüggesztési rendszer: Ellenőrizze a magas frekvenciájú rezgést és az ütközési erőket a lengéscsillapítók és a lengőkarok csatlakozási pontjain.
Fékrendszer: A féknyereghez és a csúszó útmutatókhoz használják a magas hőmérsékleti ellenállás és a nagy terhelési kapacitás biztosítása érdekében.
Elektronikus és automatizáló berendezés

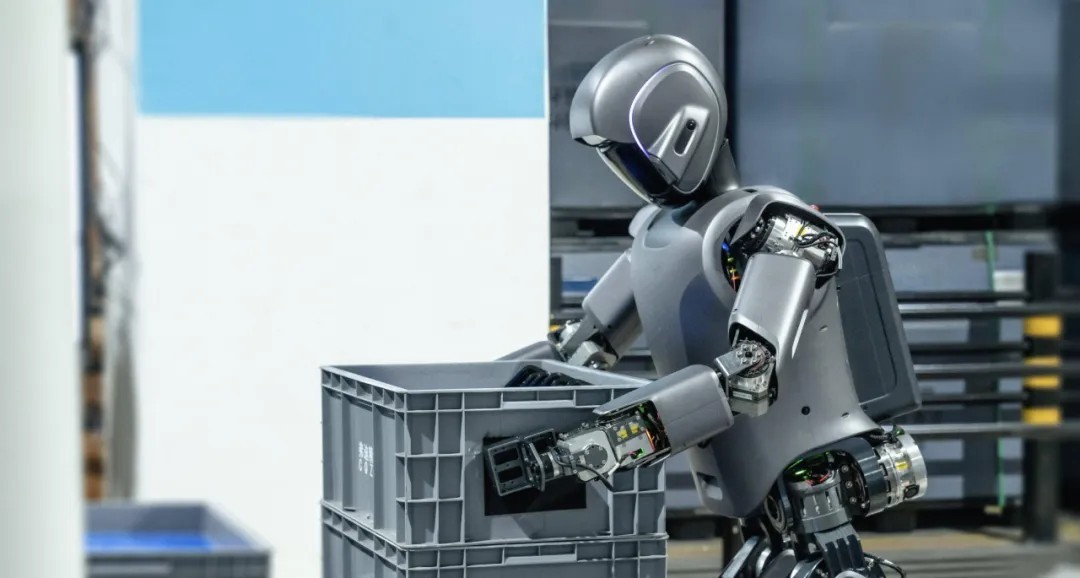

Robotízületek: Forgatási tengelyekként használják a robotkarok pontos pozicionálásának és rugalmas mozgásának biztosítása érdekében.
Automatizált összeszerelő vonalak: csúszkákhoz és útmutatókhoz használják a berendezések stabilitásának és pontosságának javítására.
Űrrepülés
Repülési irányító rendszer: A vezérlőfelületek és szárnyak forgási és csatlakozási komponenseinek szabályozására szolgál.
Műholdas manipulátor: nagy pontosságú forgási fulcrumot biztosít a stabilitás és a megbízhatóság biztosítása érdekében.

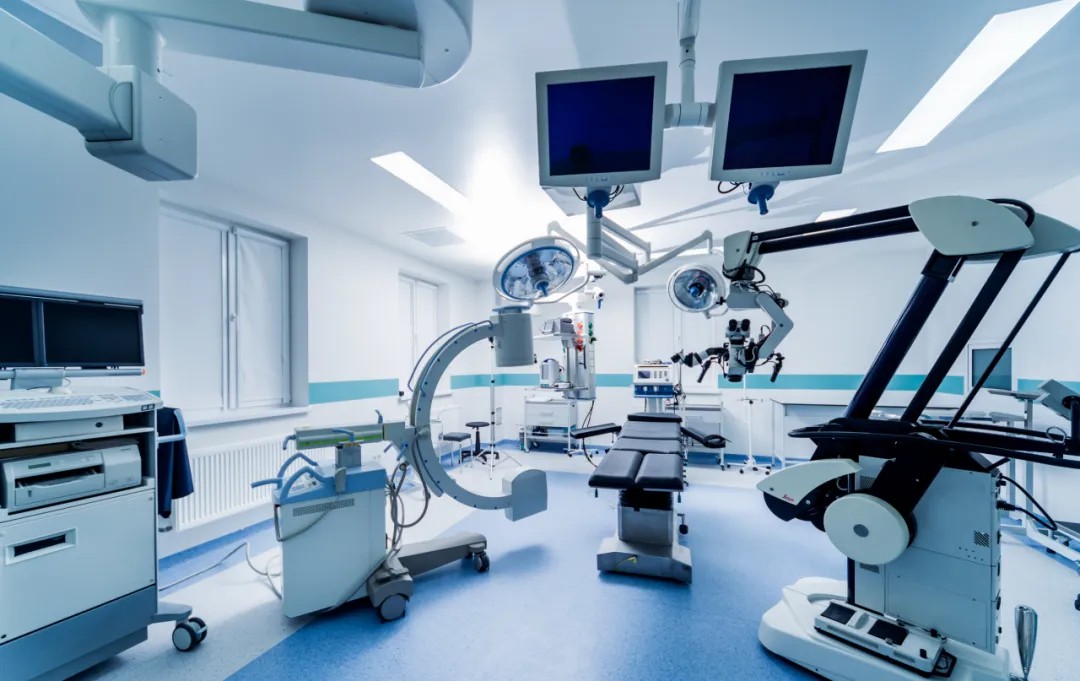

Orvosi berendezések
Röntgengépek, CT szkennerek: Slide sínekhez és mozgó alkatrészekhez használják a berendezés pontos működésének biztosítása érdekében.
Sebészeti robotok: A robotkar -ízületekhez használják a pontos ellenőrzés és stabilitás biztosítása érdekében.
Gyártási folyamat 12,9 fokozatú vállcsavar
1.Az anyagok
A 12,9 -es vállcsavarok általános anyagai a következők:
42Crmo (ötvözött acél): Nagy szilárdság, jó kopásállóság, nagy terhelésű alkalmazásokhoz.
SCM435 (króm-molibdén acél): Jó keménység és fáradtság -ellenállás, alkalmas az ütési terhelési környezetre.
Rozsdamentes acél (304, 316L): Korrózióálló, de alacsony szilárdság, amelyet leginkább élelmiszer- és orvosi berendezéseknél használnak.
2. termelési folyamat
Anyagvágás: A nagy szilárdságú acélrudak pontos vágása.
CNC precíziós megmunkálás: A csavarfejek, a vállak és a menetes alkatrészek elfordulása a szigorú tűrés biztosítása érdekében.
Szál megmunkálás: A gördülő szálakat az erő és a fáradtság javítására használják.
Hőkezelés: A keménység és a kopásállóság javítása érdekében történő oltás.
Felszíni kezelés: Galvánizálás, feketézés, foszfáció a korrózióállóság fokozása érdekében.
Minőségi ellenőrzés: A nagy pontosság és következetesség biztosítása érdekében három koordináta mérőeszköz, keménységi teszt, nyomatékvizsgálatot használ.
Korrózió, de az erő alacsony, leginkább az élelmiszer- és orvosi berendezésekben használják.
3.Sindustry szabványok
A vállcsavarok előállításának meg kell felelnie a nemzetközi szabványoknak, hogy biztosítsák azok teljesítményét és megbízhatóságát.
ISO 7379: Szabvány a metrikus vállcsavarok méreteire, anyagaira és toleranciájára.
DIN 923: Német szabvány, amelyet széles körben használnak az európai piacon.
ASME B18.3: Az amerikai vállcsavarok specifikációs követelményei, amelyek alkalmas az észak -amerikai piacra.
Jis B 1180: Japán szabvány, amelyet a precíziós gépek gyártásában használnak.
Ezek a szabványok meghatározzák a vállátmérőjét, a hossz -toleranciát, a szálak specifikációit, a szakítószilárdságot és a felületkezelést a csavarok stabilitásának és kompatibilitásának biztosítása érdekében a kemény környezetben.
4. Hogyan válassza ki a jobb vállcsapot?
A vállcsavar kiválasztásakor figyelembe kell vennie a következő tényezőket:
Betöltési követelmények: Határozza meg a szükséges szakítószilárdságot és a fáradtság élettartamát.
Váll mérete: Gondoskodjon a kompatibilitást csúszó vagy forgó alkatrészekkel.
Szál specifikációk: Válassza a felszereléshez alkalmas metrikus vagy birodalmi szálakat.
Felszíni kezelés: Válasszon a korróziógátló bevonatok, például horganyzás, feketés, foszfát stb.
A 12.9 fokozatú vállcsavarok nélkülözhetetlenek a mechanikus berendezésekhez, az autóipari gyártáshoz, az öntőformákhoz, az automatizáláshoz és az űrrepüléshez, nagy szilárdságuk, precíziós tűrésük és a dinamikus mozgáshoz való alkalmazkodóképességük miatt. Szigorú gyártási előírásai és kiváló teljesítménye miatt alapvető termékekké teszik a csúcskategóriás rögzítőelemek piacát.
Használt már 12,9 fokozatú vállcsavarokat az iparában? Üdvözöljük a tapasztalatainak megosztásában!
